ICOMのトランシーバー（CI-V）でVL-1000のバンド自動追従Interface LIF-59 ICOM Versionを作りました
最終2021.3.16
［2021.3］ 要望があるので、ICOMのトランシーバー（3.5mmΦジャックのCI-V）でYaesuのVL-1000をAuto Trackingする
Interface基板を作りました。
ICOMのトランシーバー（3.5mmΦジャックのCI-V）から送りだされる表示周波数とモード情報を抽出して、YaesuのVL-1000用に
4Bit＿BCDバンド情報を出力する。
さらに、表示周波数とモード情報を別PortのCI-Vで放送する。これは、 各種のリニアアンプ、周波数自動Trackingアンテナ
（SteppIR-SDA100等）、アンテナ自動切替機等を連動させる用途です。
［2022.12］DIN8クネクタのU型が市場になくなったので止むなく次のロットからは、C型を使います。
１．仕様
(1) ICOMのトランシーバー（3.5mmΦジャックのCI-V）（以下、TRX）の表示周波数と ModeをICOMのCI-V（周辺機器用）と
Yaesuの4Bitバンド情報に変換して出力する。 周辺機器用CI-V出力端子には、複数の外部機器をパラ接続できます。
(2) USB-仮想シリアルport(VCP)を内蔵し、PCのLog-soft等も同時に使える。
(3) ICOMのトランシーバー設定でトランシーブモードにすることが必須。
（このInterface基板からTRXへの情報要求は行わない）
(4) TRXから放送されるCI-V情報で、運用周波数とモードを16文字×2行の液晶表示を行う。
(5) VL1000のチューン出力（F-set/Tune）は、CI-Vに適当なコマンドが見つからないので使用しない。
(6) 動作用電源は、原則としてUSB5v電源を使用するが、ショートピンの設定で外部電源（DC8～15V）でも可能。
(7) Yaesuの 4Bitバンド情報は、CPUの出力PINを直接出しています。異常電圧を加えると壊れる恐れあり。配線には注意です。
２．概要

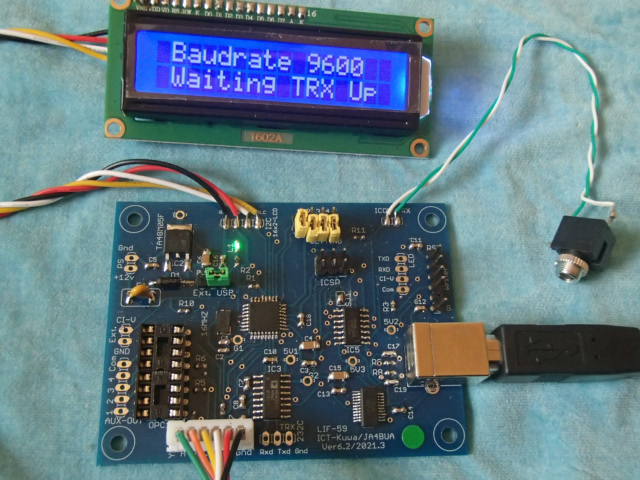

必要な方に頒布する基板はこんなのです
ICOMのTRX-3.5mmΦCI-V接続＝右上の［ICOM-TRX］、VL-1000接続＝左下のYAESU（A,B,C,D,Gnd）
周辺機器に周波数とモードをCI-Vで放送＝左中央のExt［CI-VとGnd］
３．PCに接続してもDriverなしで新たなSerial-portができない場合
自動でDriverがInstallされなかった場合は、次のURLからDriverのInstaller（ZIPの場合もあります）を取ってきて、
DriverをInstallします。
http://www.ftdichip.com/Drivers/VCP.htm
https://ftdichip.com/drivers/vcp-drivers/
４．頒布について 在庫残4個
［2024.1.26］５個追加作成。
私が頒布するものは、回路設計から制作までのすべてが私の手作りです。
頒布は、完成基板＋必要なコネクタ一式（2.1mm電源コネクタ1個、3.5mmΦジャック2個、DIN8PinUメス）
＋USB（A-B）ケーブルで、組上げは、皆さんにしていただきます。
頒布費用は、 送料込￥10K です。
連絡は、Emailで、氏名、call-sign、郵便番号、住所、電話番号、Transceiverの機種、液晶表示パネルの色（青／緑）
を連絡ください。
Emailでの連絡は次のリンクから ホームページからの連絡・申込 ←クリックして！！
クリックしてもメーラーが起動しない場合はアットマークを変更して次のアドレスに送ってください。
ja4buaアットマークict-kuwa.net
４． VL-1000への接続
Band-data(6Pin端子)の左から1～4PinがA,B,C,D、5Pinは使わない無接続、6PinがGND。VL-1000に付いているCableで接続
PTTとALCの配線は自己解決です。
資料は次のLINKにPDFファイルを置いています。
［接続説明書］ ［基板回路図］
